海灣JB-KR-GST004可燃?xì)怏w報警控制器
時間：2018-11-15 09:50:29 品牌： 海灣
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-15/6947c42580aba3b70586ef7bce8f91c4.jpg)
一、JB-KR-GST004可燃?xì)怏w報警控制器產品概述
JB-KR-GST004可燃?xì)怏w報警控制器為壁掛式，用于配接GST-BF003I點型可燃?xì)怏w探測器或4～20mA電流輸出的探測器，構成可燃?xì)怏w監測報警系統，能顯示現場可燃?xì)怏w的濃度(%LEL），有可燃?xì)怏w濃度超限報警、報警時閉合輸出觸點等功能)等行業的廠房、車間、庫房以及實驗室等多種場所監測可燃性氣體或蒸汽的濃度，避免各種災害性事故的發生。
二、JB-KR-GST004可燃?xì)怏w報警控制器基本參數
| 型號 | JB-KR-GST004 |
| 工作電壓 | 交流220V，直流12V/4Ah密封鉛電池(2節)，用于控制器備電 |
| 功率 | ≤20W |
| 輸入信號 | 4mA～20mA |
| 測量范圍 | 0%LEL～100%LEL |
| 測量精度 | ±5%LEL |
| 響應時間 | 一級報警≤30秒，二級報警＜50秒 |
| 報警濃度 | 兩級報警，一級報警濃度1%LEL～25%LEL，二級報警濃度為50%LEL |
| 信號輸出 | 兩個繼電器觸點輸出(容量≤5A)，對應一、二級報警 |
| 工作環境 | 溫度：0℃～+40℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 387mm×450mm×132.5mm |
| 殼體材料和顏色 | Q235A，深灰色 |
| 重量 | 約4.2kg |
| 安裝孔距 | 機箱后背板上有三個壁掛安裝孔，上面兩個間距230mm，下面一個位于機箱垂直中心線上且與上部?jī)蓚€(gè)安裝孔垂直距離為300mm |
| 執行標準 | GB16808-1997 |
| 防護等級 | IP30 |
三、JB-KR-GST004可燃?xì)怏w報警控制器注意事項
●控制模塊進行調零、標定操作時，請確認控制模塊所連接的探測器所處環境符合要求。
●調零操作在系統調試時必須進行，否則可能出現控制模塊報故障情況。
●調零、標定應至少一年進行一次，以保證設備的正常運行。
●JB-KR-GST004控制器為非防爆產品，請?jiān)诎踩珔^(qū)使用。
四、JB-KR-GST004可燃?xì)怏w報警控制器結構特征與安裝圖示
控制器外形結構示意圖如圖1-所示。控制器采用壁掛式安裝，用3個M6的膨脹螺栓將其固定在牢固的墻壁上，安裝尺寸示意圖如圖2。

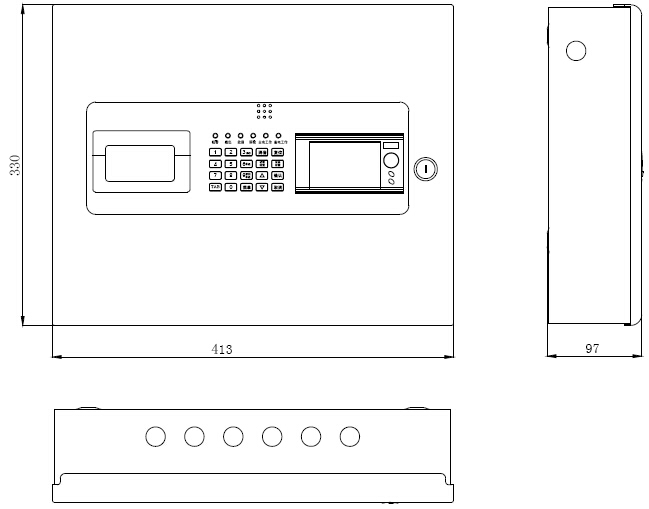

圖1 JB-KR-GST004外形結構示意圖

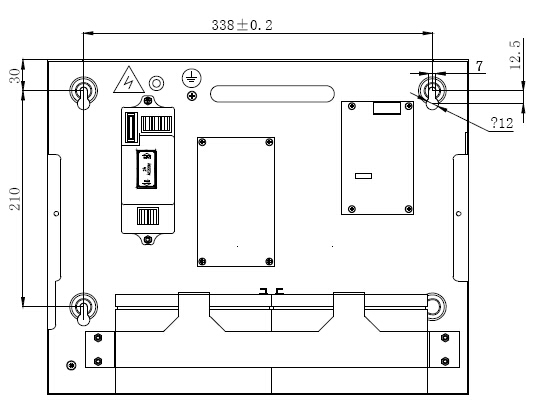

圖2 JB-KR-GST004可燃?xì)怏w報警控制器安裝圖示
