海灣GST-BT001F獨立式可燃氣體探測器結構特征、安裝與布線
來源：海灣消防設備 時間：2018-11-12 10:37:03
GST-BT001F獨立式可燃氣體探測器由兩部分構成：探測器及底座，示意圖如圖1所示。

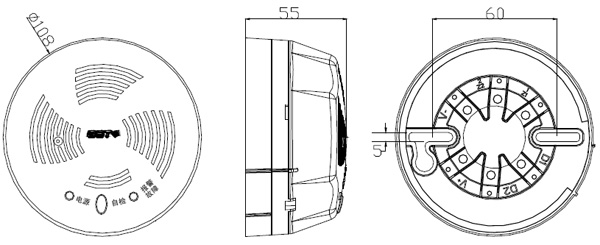

圖1 GST-BT001F獨立式可燃氣體探測器及底座示意圖
其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
安裝與接線：
首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖2所示。

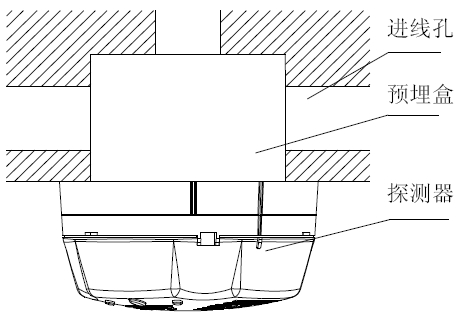

圖2 GST-BT001F探測器安裝示意圖
GST-BT001F獨立式可燃氣體探測器對外接線端子示意圖如圖3：

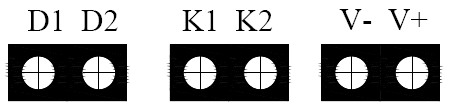

圖3 對外接線端子示意圖
其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
