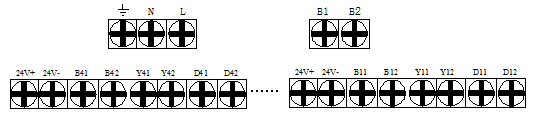

鼎信TS-MH-5004氣體滅火控制器接線
來源：氣體滅火維保 時間：2018-11-02 09:49:51
地、N、L：交流220V電源接地線、零線、火線。
B1、B2：無極性二總線，連接火災報警控制器（聯動型）。
DN1、DN2（N=1～4）：電磁閥驅動信號，啟動時輸出DC24V電壓且-大3A的信號。
YN1、YN2（N=1～4）：壓力反饋信號，應輸入動合型（常開）干觸點（無源）信號，其終端匹配電阻為5.1kΩ/0.25W。
BN1、BN2（N=1～4）：輸出二總線，連接緊急啟停按鈕、聲光警報器、氣體釋放警報器、輸入輸出模塊等總線設備。
24V+、24V-：DC24V輸出，為現場的系統設備供電，可提供-大300mA電流輸出。
