JB-QB-TS200N火災報警控制器接線方法
來源： 時間：2018-10-11 14:15:08

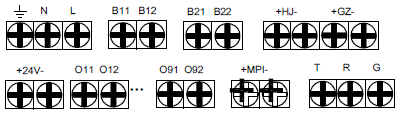

地線、N、L：交流220V電源輸入，其中地線為保護地線；
B11、B12：TC-BUS-PDC總線；
B21、B22：TC-BUS-PDC環形總線；
24V-、24V+-：對外24V電源輸出，-大輸出電流300mA；
HJ-、HJ+：火警信號輸出，DC24V有源輸出，-大輸出電流150mA；
GZ-、GZ+：故障信號輸出，DC24V有源輸出，-大輸出電流150mA；
ON1、ON2（N=1～9）：直接控制盤控制信號輸出，無極性；
MPI-、MPI+：TC-BUS-MPI總線；
T、R、G：RS232接口，配接圖形顯示或火災傳輸設備
