首安JB-TB-SL-M6000壁掛式火災報警控制器(聯動型)
時間：2018-11-01 09:19:17 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-01/17fb1717526c697be5729be98bdeeb80.jpg)
一、JB-TB-SL-M6000壁掛式火災報警控制器(聯動型)概述
JB-TB-SL-M6000壁掛火災報警控制器(聯動型)是首安公司-新研制成功的二總線智能化火災報警控制器，其性能符合--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》的相關要求，在系統的設計時充分考慮了多機聯網的應用，控制器之間采用對等式無主從的網絡架構，在任何一臺控制器機上均可以看到其它控制器的信息，為系統的調試及維護工作提供便利，控制器之間采用CAN(ControlAreaNetworks)Bus現場局域通訊總線，具有極強的抗干擾性能，可廣泛應用于冶金、石化、電力、交通等環境復雜惡劣的工業場所。
二、JB-TB-SL-M6000壁掛式火災報警控制器技術參數
| 型號 | JB-TB-SL-M6000 |
| 工作電源 | AC 220V(+10% /-15%) 50Hz |
| -大功耗 | 300W |
| 外供直流電源 | DC24V/3A |
| 單臺總線回路數量 | 4回路 |
| 單臺總線設備容量 | 每回路198個點，共792點 |
| 單臺直制輸出點數 | 8點 |
| 單臺氣體滅火區域數 | 8個區 |
| 工作環境溫度 | -10℃～40℃ |
| 工作環境相對濕度 | ≤95%RH(40℃±2℃) |
| 儲存溫度 | 不低于-25℃ |
| 備用電池 | OT12-12(兩節) |
| 外形尺寸 | 550mm×190mm×680mm |
| 重量 | 37±0.5kg |
三、JB-TB-SL-M6000壁掛式火災報警控制器系統容量
1、探測回路數和容量：4個回路，每個回路99個探測器+99個模塊
2、聯動控制盤：主控單元專線控制：8點
3、氣體滅火分區數：8個
4、火災顯示盤數量：64個
5、網絡控制器數量：64臺
四、JB-TB-SL-M6000壁掛式火災報警控制器單機配置
| 單元名稱 | 數量 | 功能 |
| SL-M6010主控顯示盤 | 1 | 操作及顯示 |
| SL-M6011電源模塊 | 1 | 電源轉換、輸出及管理 |
| SL-M6013/A滅火及顯示單元模塊 | 1 | 可配接2個氣體滅火操作盤 |
| SL-M6013/B滅火及顯示單元模塊 | 1 | 可配接64個火災顯示盤 |
| SL-M6014聯網模塊 | 1 | 控制器組網 |
| SL-M6015 16路專線控制模塊 | 1 | 配接兩線專線監控模塊 |
| SL-M6016探測總線模塊 | 1 | 每單元4個總線回路 |

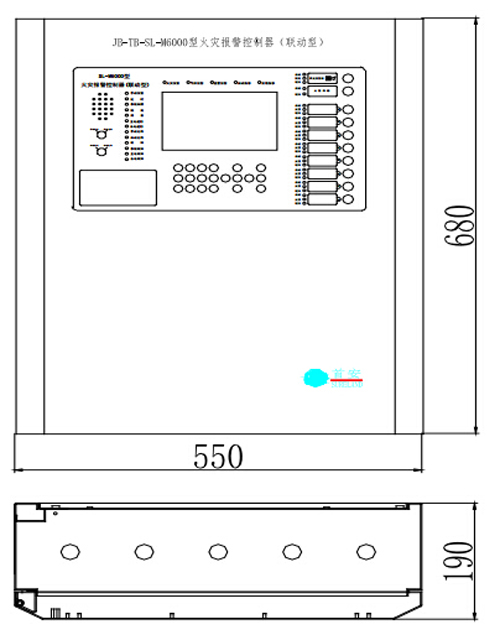

五、JB-TB-SL-M6000壁掛式火災報警控制器外形尺寸圖
JB-TB-SL-M6000壁掛式火災報警控制器外形尺寸圖
