北大青鳥JB-TB-JBF-11SF-S/S8火災報警控制器
時間：2018-10-31 09:23:40 品牌： 北大青鳥
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-31/1328e7d51d9a0612ebccb1faf7b42b42.png)
供電主電：AC220V +10% -15% 50Hz±1%
巡檢周期：≤3 秒
備 電：JB-TB-JBF-11SF-S 12V/7Ah；JB-TB-JBF-11SF-S8 12V/10Ah
規格：JB-TB-JBF-11SF-S 4 回路；JB-TB-JBF-11SF-S8 8 回路
環境溫度：0~+40℃
環境濕度：≤92±3% (40±2℃)
火警繼電器：1 個（無源輸出），觸點容量DC30V/2A
故障繼電器：1 個（無源輸出），觸點容量DC30V/2A
通訊/數據接口：1×RS232、1×RJ45、1×USB
執行標準：GB4717-2005《火災報警控制器》；GB16806-2006《消防聯動控制系統》
監視狀態整機功耗：≤150W
外型尺寸：750mm 長×535mm 寬×140mm 厚

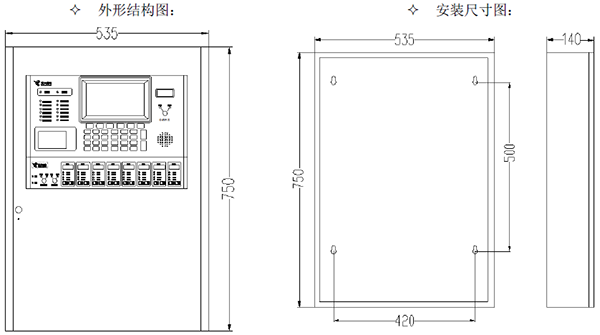

二、JB-TB-JBF-11SF-S/S8火災報警控制器結構特征、安裝與布線
1、本控制器為壁掛式結構設計，可直接明裝在墻壁上。
2、、JB-TB-JBF-11SF-S/S8型壁掛式控制器內含有一塊顯示控制盤JBF-11SF-AC801A、一塊回路盤JBF-11SF-LA4C/8C（4/8回路）、一塊8路多線控制盤JBF-11SF-CD8C、一塊打印單元和一套系統電源組成。
3、主機自帶DC.24V電源及備用電池，系統用電2A，對外輸出DC.24V/3A，如聯動設備較多需額外增加現場電源。

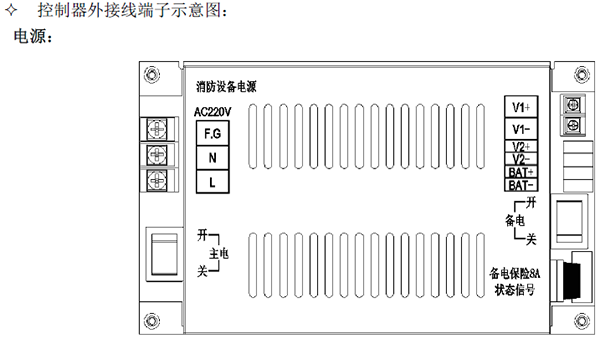

說明：
1.F.G、N、L：交流220V接線端子及機殼保護地接線端子。
2.V1+、V1-:對外輸出24V端子，DC.24V/3A。
3.V2+、V2-:內部各單元板卡供電。
4.BAT+、BAT-：備用電池接線端子。

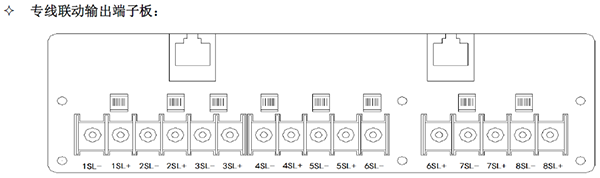

說明：
1.1SL-/1SL+～8SL-/8SL+：
JBF-11SF系列控制器專線控制盤對外輸出端子，連接1-8路JBF5155
輸入/輸出模塊，用于實現消火栓泵、噴淋泵、排煙風機等專線聯動設備的啟停控制。
2.回路總線輸出端子：
4回路組件對外輸出端子“L1+/L1-～L4+/L4-”分別對應控制器1-4回路總線輸出。
8回路組件對外輸出端子“L1+/L1-～L8+/L8-”分別對應控制器1-8回路總線輸出。
3.火警/故障繼電器輸出端子：
顯示單元對外輸出端子“FAULT/FIRE”分別對應控制器故障繼電器及火警繼電器輸出，輸出形式：無源DC30V/2A。
