一、HM3012一體式常閉防火門監控模塊產品概述

HM3012一體式常閉防火門監控模塊是一種總線制控制接口設備，符合--標準GB29364-2012《防火門監控器》要求。該門磁開關用于監視常閉防火門開啟、關閉狀態，通過總線通訊線把信息反饋至防火門監控器。

二、HM3012一體式常閉防火門監控模塊產品特點

1、二總線，無極性連接。

2、監視常閉防火門狀態。

3、安裝方便，布線簡單。

三、HM3012一體式常閉防火門監控模塊技術參數

四、HM3012一體式常閉防火門監控模塊結構特征

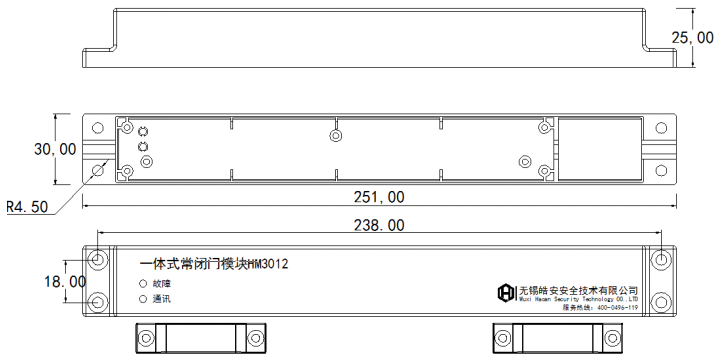

1.模塊的外形尺寸及安裝尺寸如下圖所示：

HM3012外形尺寸及安裝尺寸意圖

2.接線端子說明：

B+、B-：總線輸入接口，用于模塊與控制器通信和參數設置，無極性。 五、HM3012一體式常閉防火門監控模塊安裝與布線

警告：安裝設備之前，請切斷回路的電源。

1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

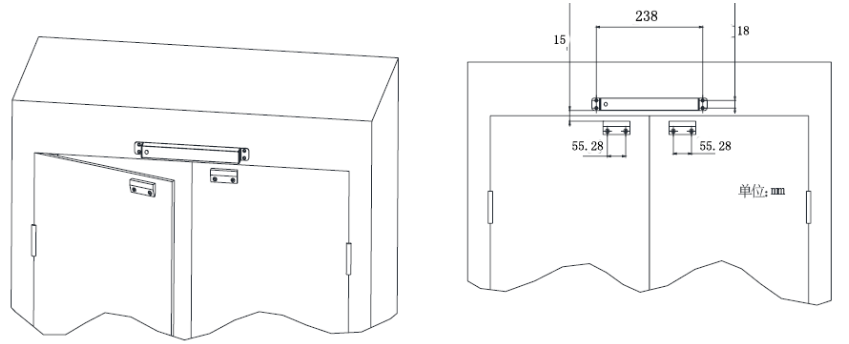

2、門磁開關采用上門框安裝，安裝方式如下圖所示式：

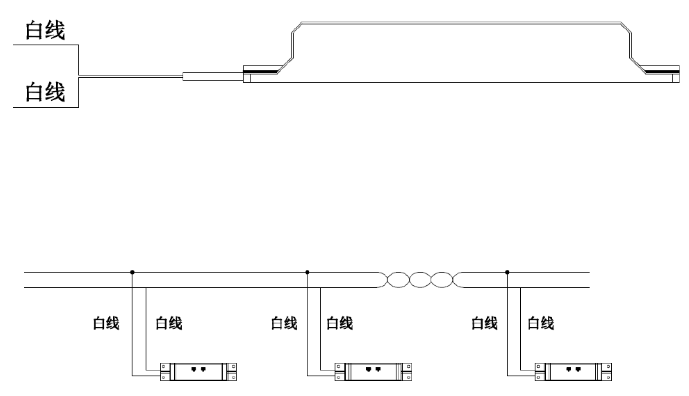

3、接線方式如下圖所示，兩根白色的線直接接入防火門監控器上的通訊二總線。

HM3012接線示意圖

4、布線要求：

總線(BUS)采用NH-RVS-2×1.5mm2線，穿金屬管(線槽)或阻燃PVC管敷設。
